产品名称
|
三箱式高低温冲击试验箱/三箱式温度冲击试验箱/三箱式冷热冲击试验箱(High and low temperature shock test chamber)
|
|
产品用途
|
三箱式冷热冲击试验箱是用于测试材料结构或复合材料，在瞬间下经极高温及极低温的连续环境下所能忍受的程度，得以在zui短时间内检测试样因热胀冷缩所引起的化学变化或物理伤害。是金属、塑料、橡胶、电子等材料行业必备的测试设备。
|
|
箱体结构
|
三箱式冷热冲击试验箱箱材质采用优质（t=1.2mm）A3钢板数控机床加工成型，外壳表面进行喷塑处理内箱材质采用进口高级不锈钢（SUS304）所有缝隙都由TIG（钨极电弧惰性气体�；ず福┪薹旌附油瓿杀Ｎ虏闹饰郯敝菽芰暇呶赂哐狗⑴萁谑�、外壳、高温室、低温室连接成一个整体。
三箱式冷热冲击试验箱整个箱体分为上、中、下三个区分别为高温区、测试区、低温区三部分，采独特断热结构及蓄热蓄冷效果，试验时待测物完全静止，应用冷热风路切换方式，冲击试验时自动打开高温区与低温区的风阀从而达到高温与低温的冲击试验。
原装进口一级PT100铂金电阻测量3只，分别感应高温槽，低温槽和试验操之温度，反应灵敏，测试准确。
试验箱门与循环风机，提蓝传动等互锁，�；げ僮髡叩陌踩坏┐蚩涿�，循环风机和提蓝传动的电源会被自动切断。
三箱式高低温冲击试验箱箱顶有标准引线孔管，方便用户向箱内引入传感器线，检测电缆等类型引线。
|
|
控制系统
|
三箱式冷热冲击试验箱采用日本原装进口“优易控”品牌温度仪表，7英寸高清真彩液晶触摸显示屏；
实时监控（监控控制器实时数据，信号点状态，实际输出状态）；
具有1000段程式、每段可循环999步骤的容量，每段设定zui大值为999小时59分；10组程序链接功能；
可存储600天内历史数据（24小时运行状态下，记录间隔1min），且可回放上传的控制内历史数据曲线；
设备具有强大的网络监视、控制网络功能，即使您不在机器旁边，也可以在电脑上实时操作、监控，对设备的运行情况了如指掌。
|
|
制冷系统
|
三箱式冷热冲击试验箱制冷系统及压缩机：为了保证试验箱降温速率和zui低温度的要求，本试验箱采用一套进口法国全封闭压缩机所组成的二元复叠式风冷制冷系统。复叠式冷 系统包含一个高温制冷循环和一个低温制冷循环，其连接容器为蒸发冷凝器，蒸发冷凝器是也到能量传递的作用，将工作室内热能通过两级制冷系统传递出去，实现隆温的目的。制冷系统的设计应用能量调节技术，一种行之有效的处理方式既能保证在制冷机组正常运行的情况下又能对制冷系统的能耗及制冷量进行有效的调节，使制冷系统的运行费用和故障率下降到较为经济的状态。
制冷工作原理：高低制冷循环均采用逆卡若循环，该循环由两个等温过程和两个绝热过程组成。其过程如下：制冷剂经压缩机绝热压缩到较高的压力，消耗了功使排气温度升高，之后制冷剂经冷凝器等温地和四周介质进行热交换，将热量传给四周介质。后制冷剂经阀绝热膨胀做功，这时制冷剂温度降低。zui后制冷剂通过蒸发器等温地从温度较高的物体吸热，使被冷却物体温度降低。此循环周而复始从而达到降温之目的。
制冷剂：采用DUPONT公司R404A（高温循环）、R23（低温循环）。
辅助件：膨胀阀（美国SPORLAN），电磁阀（意大利CASTEL）；过滤器（美国SPORLAN）；压力控制器（英美RANCO）；油分离器（欧美ALCO）等制冷配件均采用进口件。
|
|
符合标准
|
GB/T2423.1-2008、GB/T2423.2-2008、GB10592-2008、GJB150.3、GJB360A-96
|
|

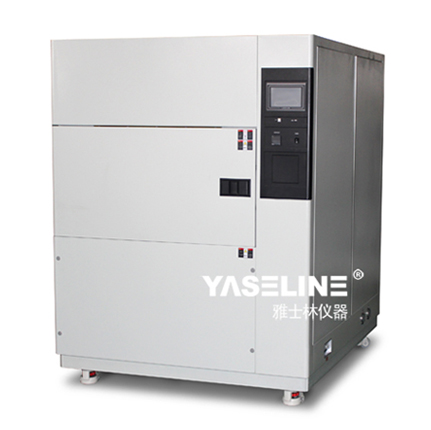

产品图片
|
|
|
型号
|
WDCJ/3-100
|
WDCJ/3-150
|
WDCJ/3-250
|
WDCJ/3-500
|
WDCJ/3-010
|
|
工作室尺寸D×W×H
|
450×500×450
|
500×600×500
|
750×600×500
|
1000×900×550
|
1390×1200×600
|
|
外型尺寸D×W×H
|
1600×1480×2000
|
1650×1580×2100
|
2200×1580×2200
|
2650×2050×2250
|
3400×2400×2300
|
|
功率（KW）A/B/C
|
17/17/25
|
22/22/35
|
30/30/36
|
50/50/85
|
100/100/140
|
|
性能
指标
|
温度范围
|
A:-40℃～150℃ B:-55℃～150℃ C:-65℃～150℃
|
|
温度波动
|
高温室及低温室均±2℃
|
|
样品区温度波动
|
±0.5℃（恒温时）
|
|
样品区承重
|
30kg
|
30kg
|
30kg
|
50kg
|
60kg
|
|
温湿度运行控制系统
|
控制器
|
进口LED数显（P·I·D +S·S·R）微电脑集成控制器
|
|
精度范围
|
设定精度：温度0.1℃，指示精度：温度0.1℃，解析度：0.1℃
|
|
制冷系统
|
进口德国谷轮半封闭水冷式压缩机组/原装法国“泰康”全封闭风冷复迭压缩制冷方式
|
|
循环系统
|
耐温低噪音空调型电机.多叶式离心风轮
|
|
温度转换时间
|
≤15S
|
|
温度恢复时间
|
≤5min（与温度恢复条件有关，既冷却水温、暴露温差、恒温时间、样品重量有关）
|
|
温度冲击方法
|
垂直两箱法/垂直三箱法(两箱式冷热冲击试验箱/三箱式冷热冲击试验箱）
|
|
